Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller (8EU) ASP white датчик руху

Бездротовий вуличний датчик руху «штора» із вбудованою камерою Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller

Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller — датчик руху шторного типу з камерою, що встановлюється високо на поворотному кронштейні та має розширені можливості фотоверифікації. Пристрій призначений для зовнішнього та внутрішнього встановлення у місцях, де потрібно контролювати вузьку зону проходу: вздовж фасаду чи периметру будівлі, вікон, воріт чи проїздів.

Завдяки шторному типу виявлення датчик формує вузьку контрольовану зону та допомагає фіксувати рух саме там, де це потрібно, без зайвого захоплення сусідніх ділянок. Модель є важливою для охорони приватних будинків, котеджів, офісів, складів, бізнес-центрів, паркінгів, виробничих і комерційних об’єктів.

Принцип роботи

CurtainCam Outdoor HighMount (PhOD) Jeweller виявляє рух у контрольованій зоні за допомогою ІЧ-сенсорів, які реагують на рухомі об’єкти з температурою, близькою до температури тіла людини. Для додаткової перевірки тривоги датчик використовує радіочастотне сканування зони мікрохвильовим сенсором K-діапазону. Це допомагає відфільтровувати інфрачервоні перешкоди та зменшувати кількість хибних спрацьовувань.

Після виявлення руху датчик передає сигнал на хаб Ajax. Централь надсилає сповіщення користувачам, допомагає може активувати сирени, запустити сценарії автоматизації або передати тривогу на пульт охоронної компанії.

Модель не підтримує функцію Імунітету до тварин.

Можливості фотоверифікації

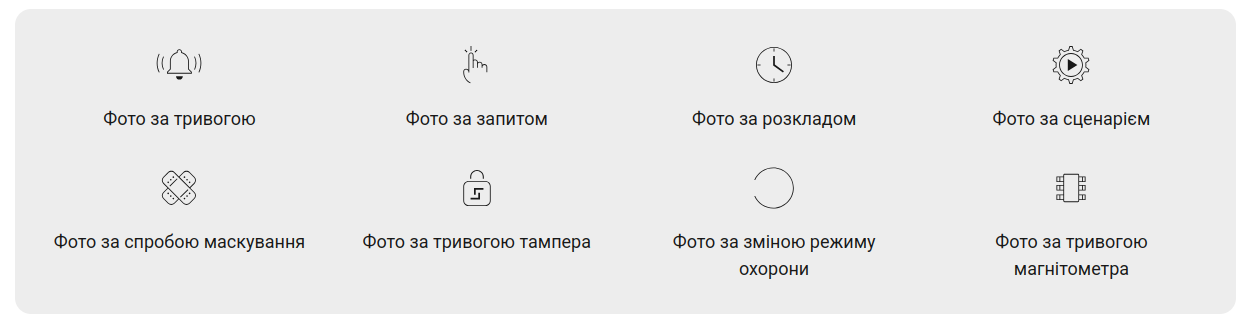

CurtainCam Outdoor HighMount (PhOD) Jeweller підтримує кілька режимів фотоверифікації, що дозволяє швидко оцінити ситуацію на об’єкті без постійного відеоспостереження.

• Фото за тривогою — датчик автоматично робить серію знімків після виявлення руху, щоб користувач або охоронна компанія могли перевірити причину спрацювання.
• Фото за запитом — користувач із відповідними правами може самостійно запросити фото через застосунок Ajax і перевірити поточну ситуацію в зоні контролю.
• Фото за сценарієм — система може зробити знімок після спрацювання іншого пристрою Ajax або виконання заданої дії в системі безпеки.
• Фото за розкладом — датчик може виконувати знімання у визначений час, що зручно для регулярного контролю входів, паркінгів, складів або периметра.
• Фото при зміні режиму охорони — система може робити фото під час постановки об’єкта під охорону або зняття з охорони, щоб зафіксувати стан контрольованої зони.

Конструктивні особливості

Датчик має вуличне виконання та підходить для експлуатації протягом року. У конструкції передбачені:

• захищений корпус для зовнішнього встановлення і кріплення на висоті 2-4 метрина поворотному кронштейні з кутом нахилу 87°;
• два ІЧ-сенсори для виявлення руху;
• мікрохвильовий сенсор K-діапазону для додаткової перевірки тривоги;
• вбудована камера для фотоверифікації;
• система антимаскування.

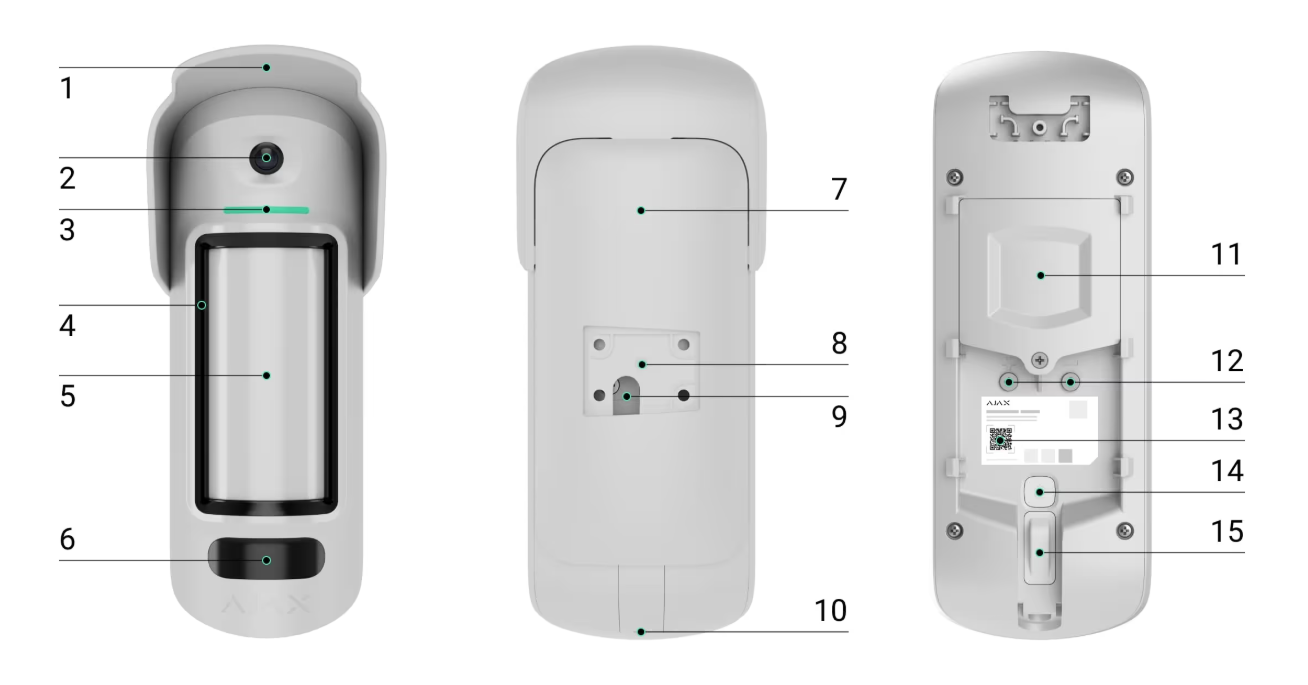

1. Навіс для захисту камери й сенсорів маскування від опадів.
2. Камера.
3. Світлодіодний індикатор.
4. Сенсори маскування.
5. Лінза сенсорів руху .
6. Інфрачервоне (ІЧ) підсвічування для знімання за слабкого освітлення.
7. Кріпильна панель SmartBracket.
8. Заглиблення для кріплення SmartBracket до поворотного кронштейна.
9. Отвір для кабелю зовнішнього джерела живлення.
10. Утримувальний гвинт для встановлення пристрою на кріпильну панель.
11. Кришка відсіку для батарей.
12. Клеми для під’єднання зовнішнього живлення.
13. QR-код з ідентифікатором пристрою, щоб додати пристрій на хаб.
14. Кнопка живлення.
15. Кнопка тампера.

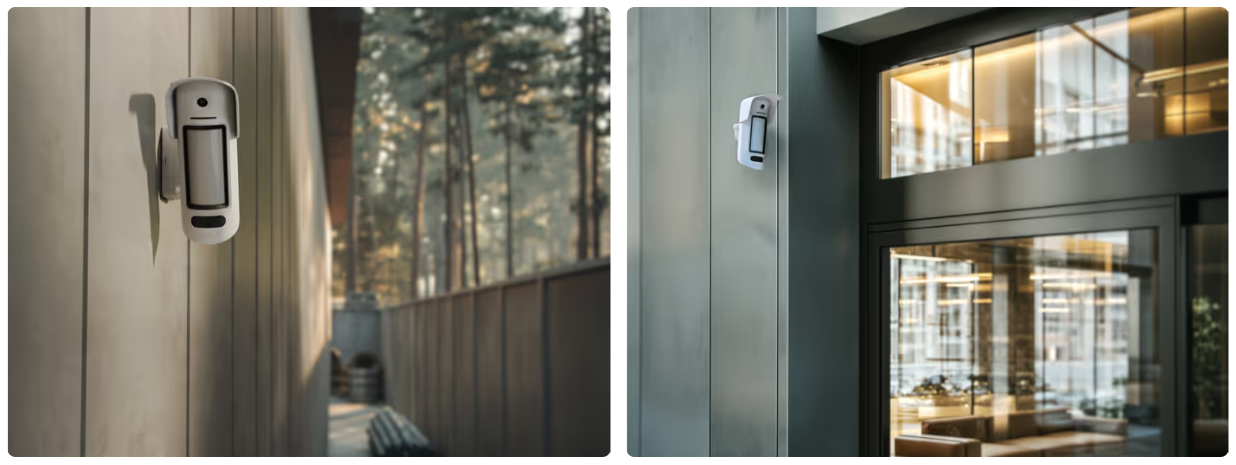

Формат CurtainCam особливо корисний там, де потрібно контролювати не всю площу, а конкретну лінію проходу: вздовж фасаду, біля вікон, уздовж огорожі, перед воротами або в проїзді, з вузькою шторною зоною виявлення руху з кутом по гризонталі 7°.

Протоколи Jeweller і Wings

CurtainCam Outdoor HighMount (PhOD) Jeweller працює з хабом Ajax через два захищені радіопротоколи. Jeweller відповідає за передавання тривог, подій і команд, а Wings використовується для передавання фотографій і оновлення прошивки. Дальність від хабу - до 1700 м.

Такий розподіл забезпечує швидке реагування системи та стабільне доставлення фото. За відсутності перешкод дальність зв’язку з хабом може сягати до 1700 м.

Функціональні переваги

• Досконала система виявлення руху: два ІС-сенсори та мікрохвильовіий сенсор К -діапазону для фільтрації хибних тривог.
• Шторний тип виявлення для контролю вузьких зон проходу, дальність до 15 м.
• Кути огляду 7° - по горизонталі, 78° - по вертикалі.
• Доставка фото у разі тривоги протягом 9 секунд.
• Три рівні чутливості.
• Підтримка розширеної фотоверифікації тривог.
• Технологія HDR. Фото за тривогою, запитом, сценарієм, розкладом і зміною режиму охорони.
• Температурна компенсація.
• Магнітометр для виявлення зміни положення датчику.
• Система антимаскування для захисту від спроб заблокувати огляд.
• автономна робота від батарей до 3 років.
• Надійний зв’язок через протоколи Jeweller і Wings.
• Підтримка роботи з хабами Ajax і сумісними ретрансляторами.
• Можливість використання на вулиці та всередині приміщень.
• Дистанційне налаштування та моніторинг через застосунки Ajax.
• Зручне встановлення на висоті для контролю фасадів, входів і периметра.

Захист від саботажу

Датчик оснащений системою антимаскування, яка виявляє спроби перекрити поле зору пристрою. Якщо хтось намагається закрити датчик, заблокувати його огляд або вплинути на роботу сенсорів, система надсилає відповідне повідомлення користувачам.

Також передбачений тамперний захист. У разі спроби демонтажу, відкриття корпусу або втрати зв’язку з хабом користувачі отримують сповіщення в застосунку Ajax, а подія фіксується в журналі системи.

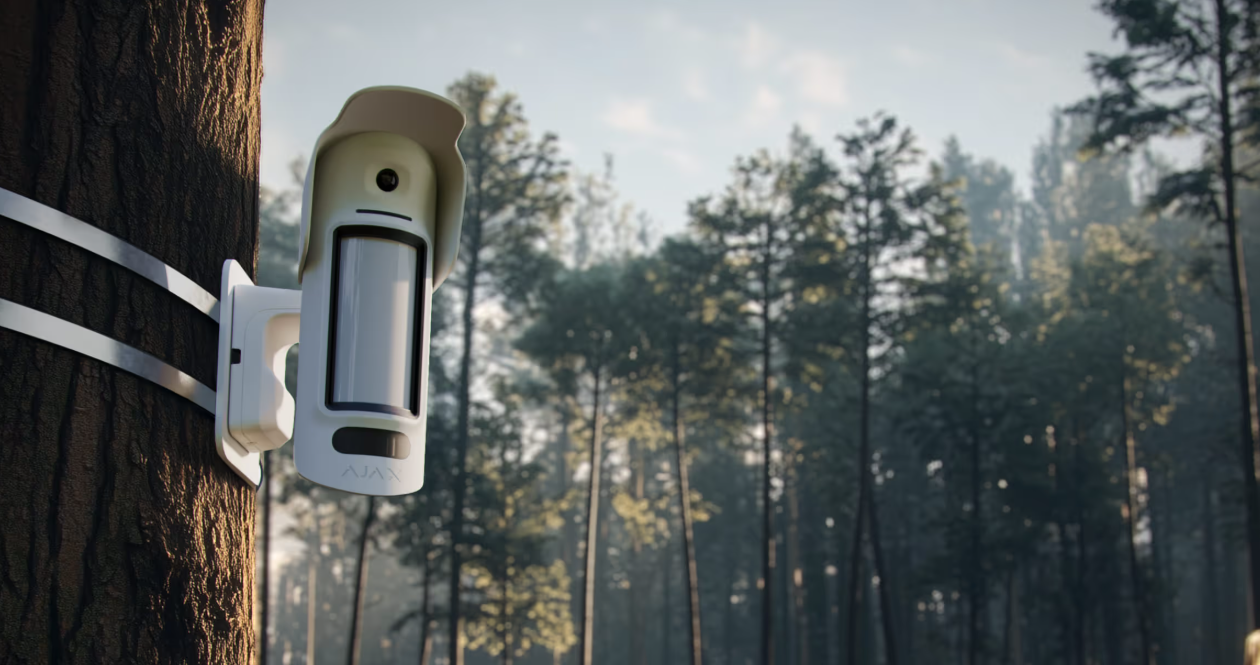

Монтаж

CurtainCam Outdoor HighMount (PhOD) Jeweller встановлюється на висоті для контролю вузької вертикальної або горизонтальної зони проходу. Завдяки куту огляду 7° датчик формує вузьку «штору» виявлення та підходить для захисту периметра, вікон, фасадів, входів, воріт і проїздів.

Перед остаточним монтажем потрібно перевірити рівень сигналу Jeweller і Wings, протестувати зону виявлення та переконатися, що в полі контролю немає об’єктів, які можуть створювати перешкоди. Датчик варто встановлювати на стабільну поверхню, щоб уникнути вібрацій і зміщення зони виявлення.

Налаштування та моніторинг

Додавання пристрою до системи виконується через застосунок Ajax: потрібно відсканувати QR-код, вибрати простір, кімнату та задати назву датчика. У застосунках Ajax для смартфонів і ПК можна налаштовувати режими фотоверифікації, права доступу до фото, сценарії, чутливість, сповіщення та параметри роботи.

Користувачі можуть дистанційно контролювати стан датчика: рівень сигналу Jeweller і Wings, заряд батарей, температуру, активність антимаскування, несправності та журнал подій.

Комплектація

У комплект входить:

1. датчик Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller;
2. кріпильна панель SmartBracket;
3. шість елементів живлення;
4. поворотний кронштейн;
5. монтажний комплект;
6. коротка інструкція.
7. Висновок

Ajax CurtainCam Outdoor HighMount (PhOD) Jeweller — професійний бездротовий датчик руху шторного типу з камерою для фотоверифікації. Він підходить для охорони фасадів, входів, вікон, воріт, паркінгів і периметра, де потрібен точний контроль вузької зони. Поєднання ІЧ-сенсора, K-band мікрохвильового сенсора, антимаскування, протоколів Jeweller і Wings та гнучких режимів фото робить пристрій ефективним рішенням для приватних, комерційних і масштабних об’єктів.
