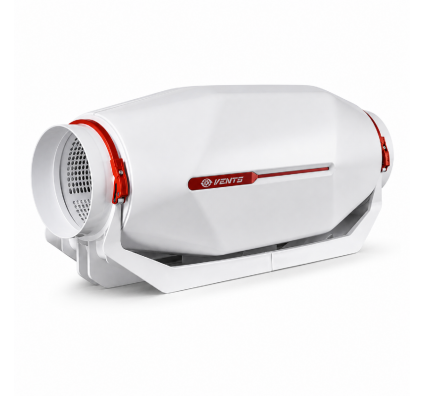

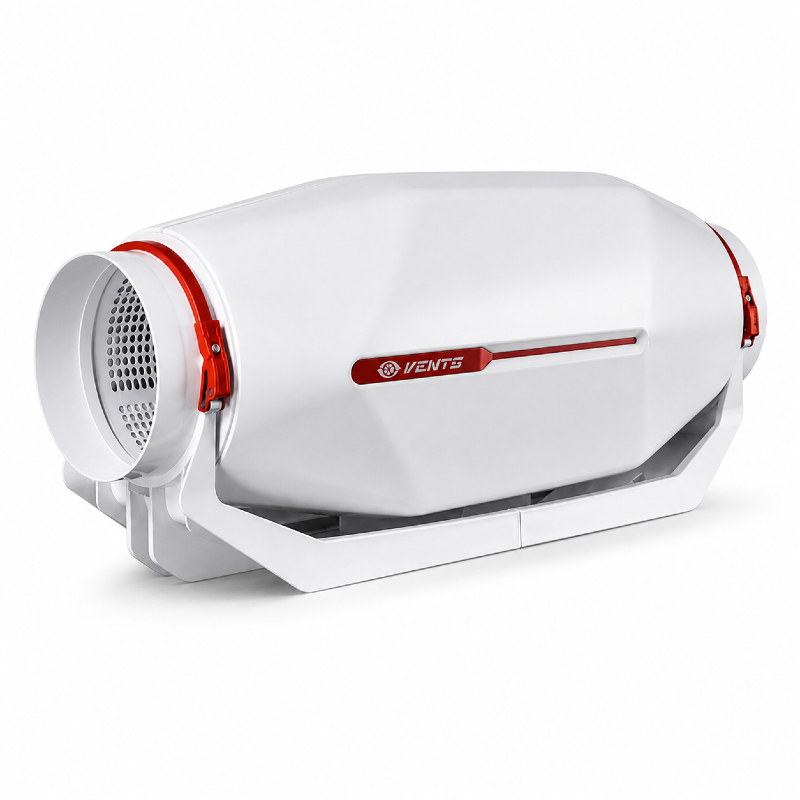

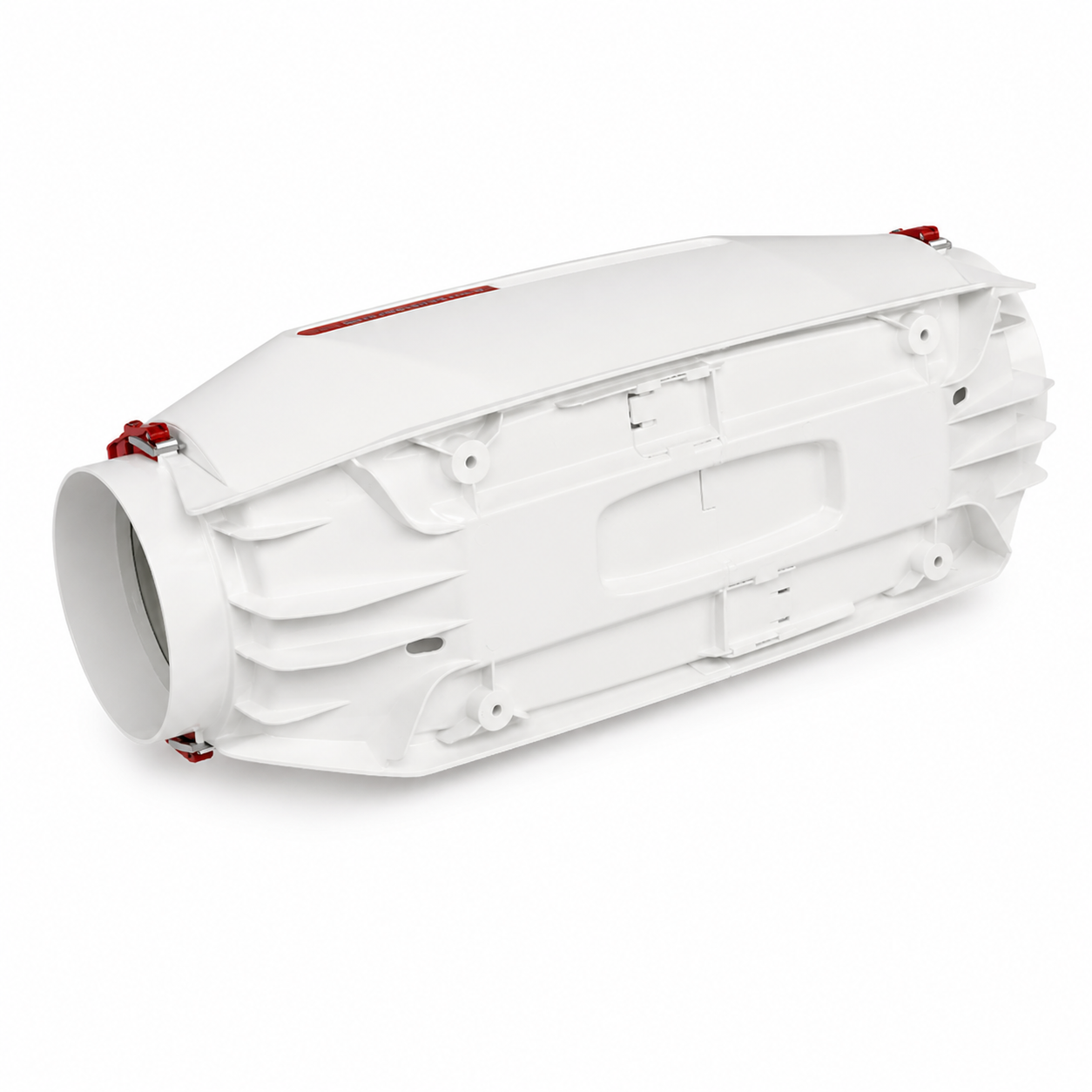

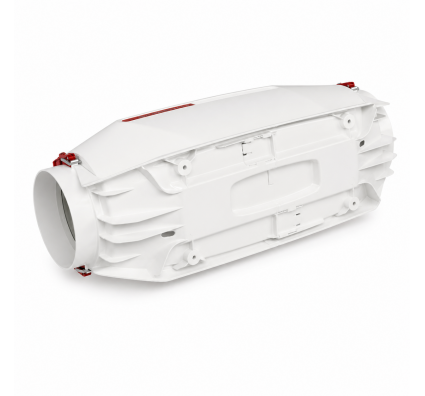

Круглый канальный вентилятор Вентс Стрім 100/125 В

Назначение

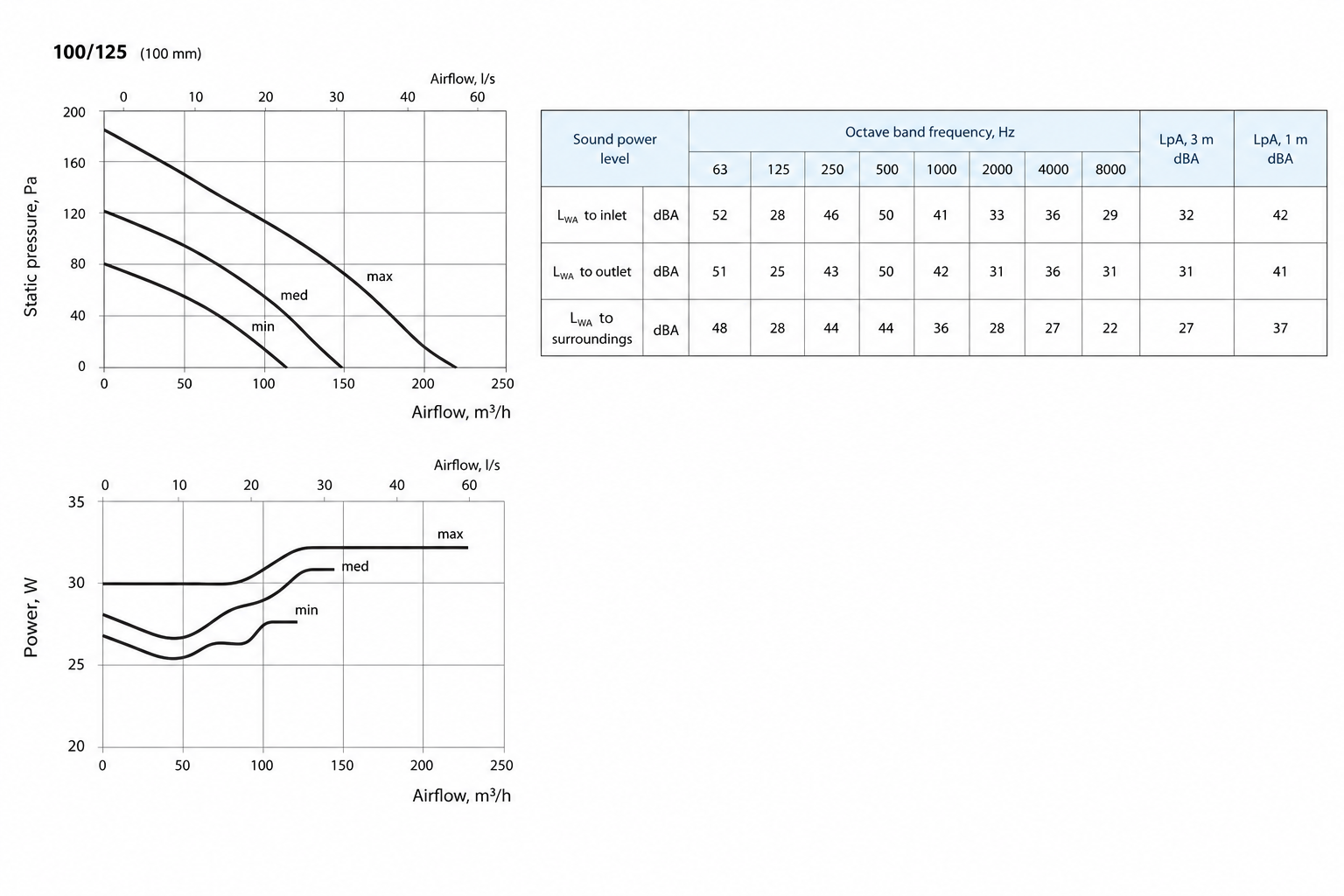

Канальный вентилятор смешанного типа в шумо- и теплоизолированном корпусе для круглых воздуховодов диаметром 100 или 125 мм. Работает как в приточном, так и в вытяжном режиме. Производительность – до 320 м³/ч, допустимая температура среды – до +40°C.

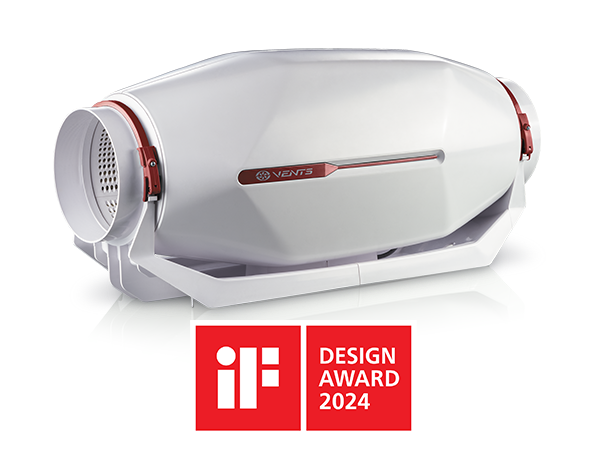

За дизайн и отличные характеристики моделей Стрім Вентс получил награду iF DESIGN AWARD 2024. Корпус устройства изготовлен из переработанного пластика. Среди других преимуществ нового вентилятора – компактные размеры, позволяющие установить его в ограниченном пространстве в любом положении.

• Надежная шумоизоляция корпуса обеспечивает бесшумную работу при высокой производительности.
• Смешанный тип конструкции объединяет преимущества осевых и центробежных моделей: мощный воздушный поток и повышенное давление в одном корпусе – без компромиссов

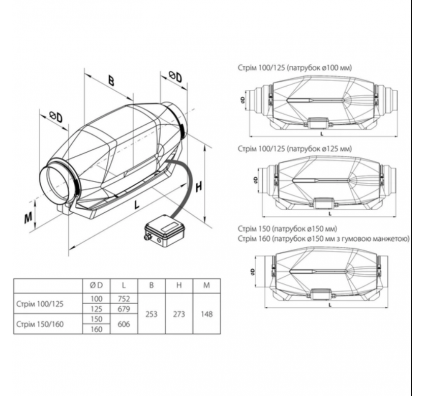

• Одна модель под два диаметра (100 и 125 мм) — более простой подбор оборудования.
• Подшипники качения с ресурсом ~40 000 ч — обслуживание на протяжении всего срока эксплуатации минимальное
• Параллельное подключение для увеличения производительности, последовательное подключение нескольких вентиляторов – для увеличения рабочего давления.

Где используется

Коммерческие, промышленные и общественные объекты с повышенными требованиями к уровню шума: библиотеки, конференц-залы, учебные заведения, детские учреждения, офисы.

Конструкция

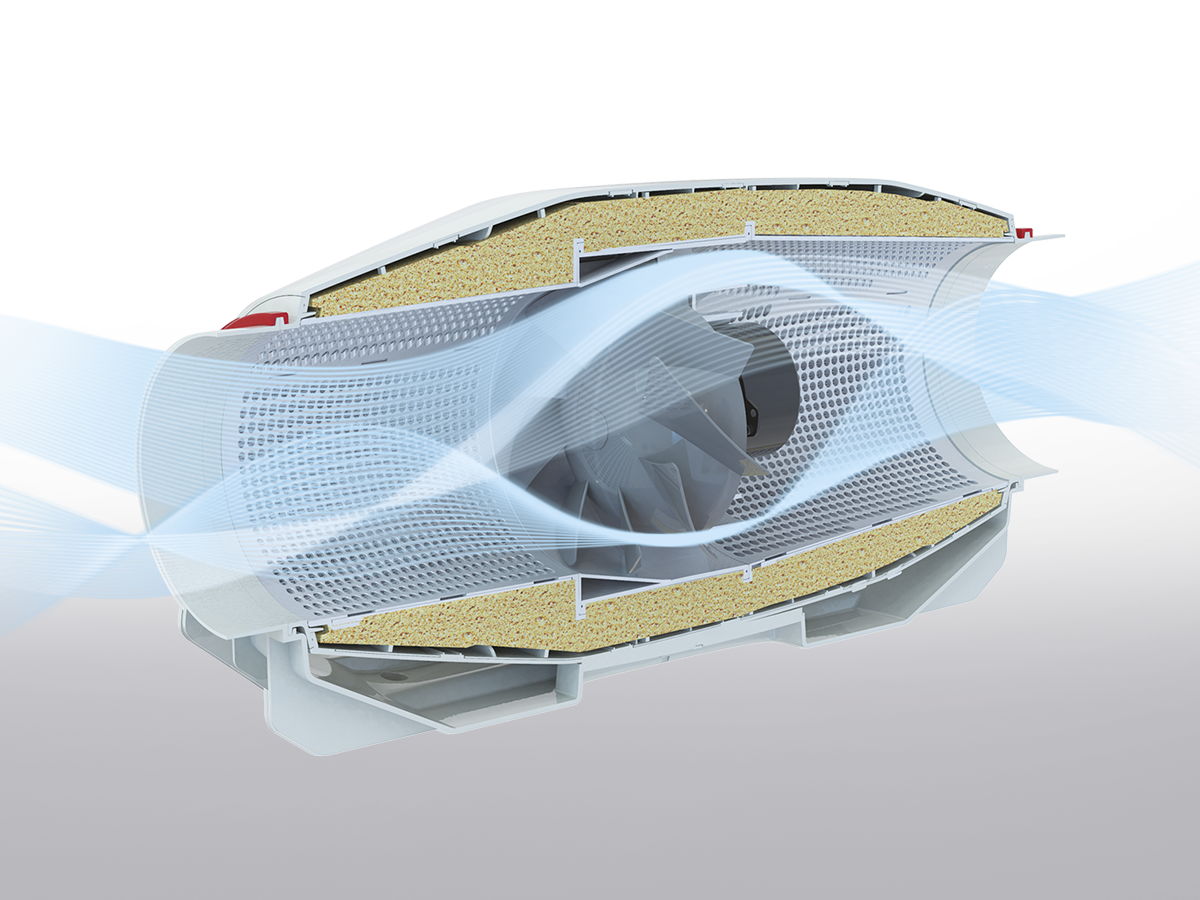

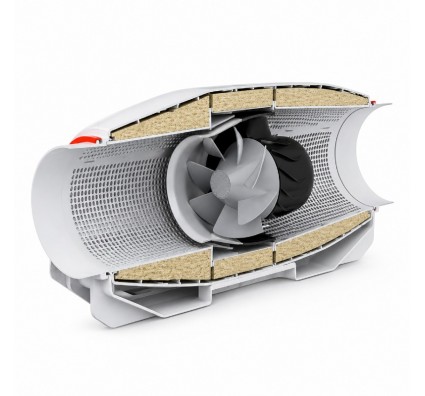

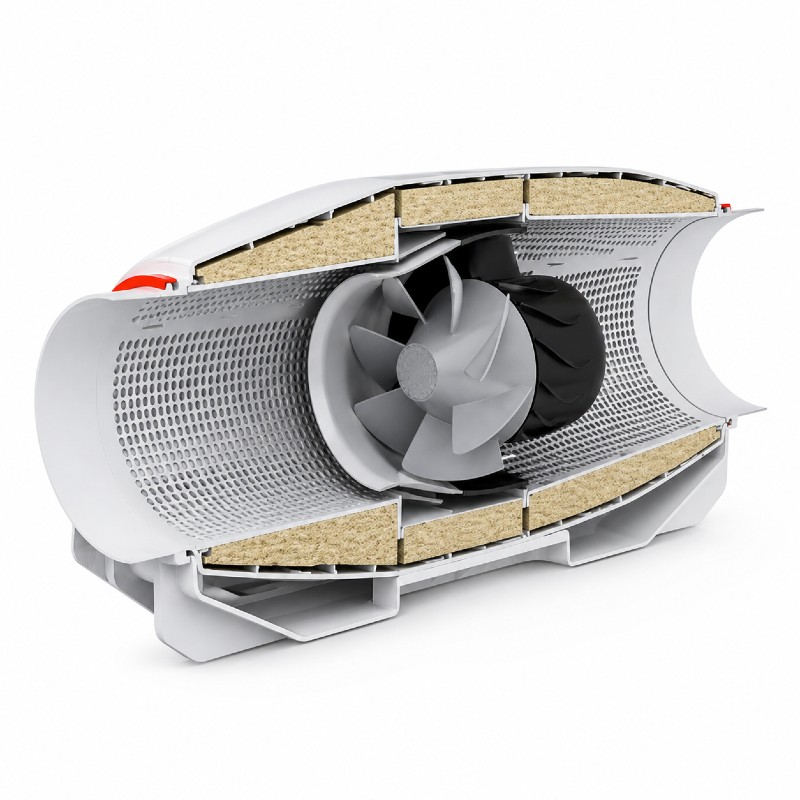

Корпус и крыльчатка изготовлены из высококачественного прочного пластика. Стенки корпуса заполнены минеральной ватой толщиной 50 мм, внутренняя перфорированная поверхность — эффективное шумопоглощение в широком диапазоне частот. Диффузор и направляющий аппарат на выходе формируют мощный воздушный поток с повышенным давлением при низком уровне шума.

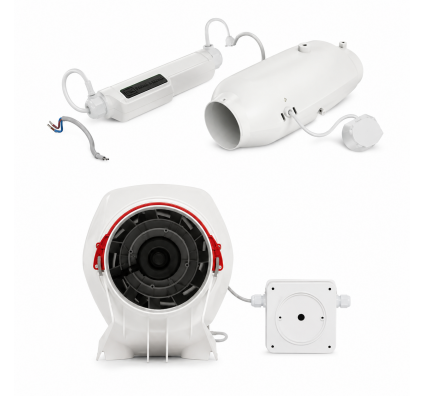

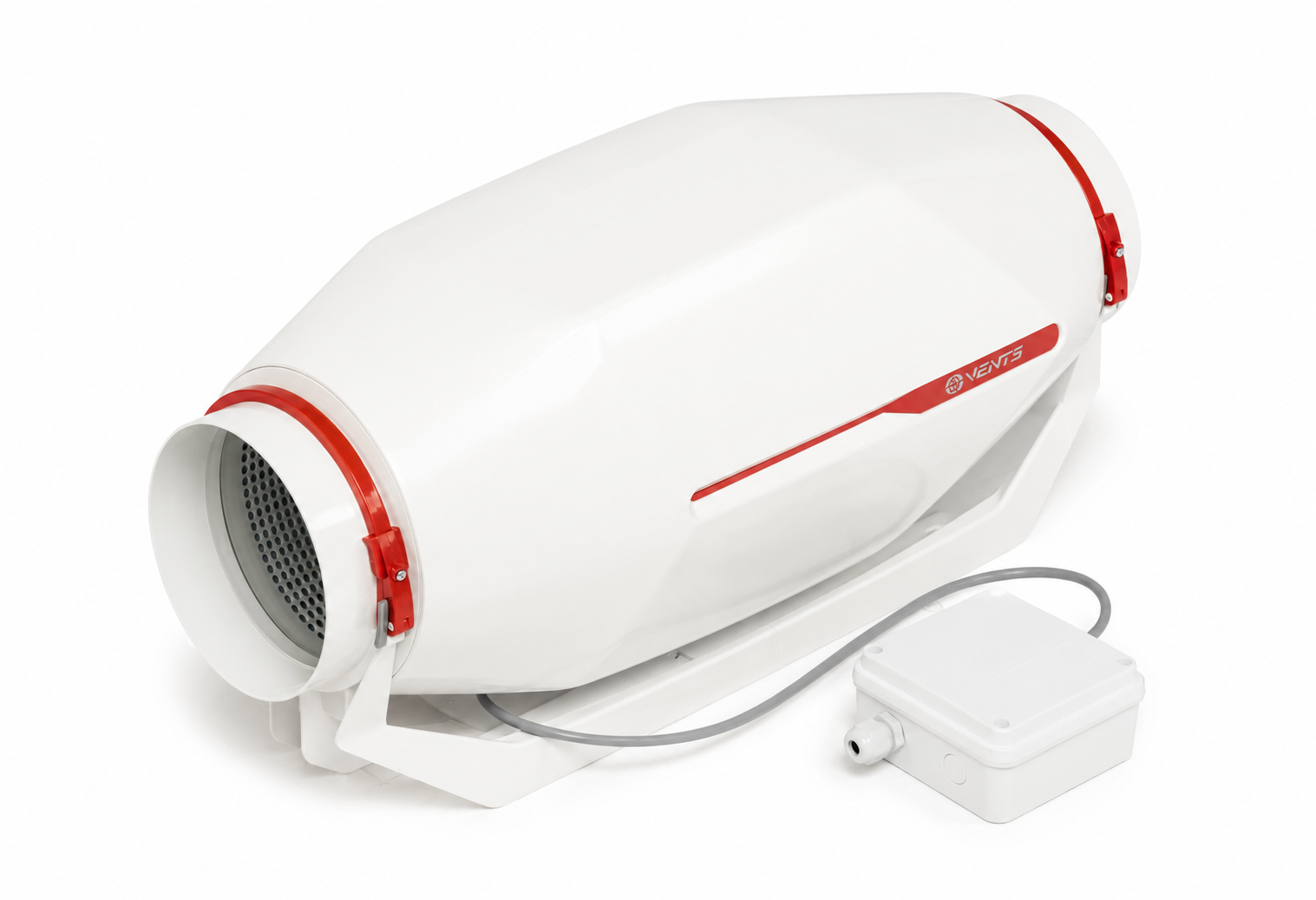

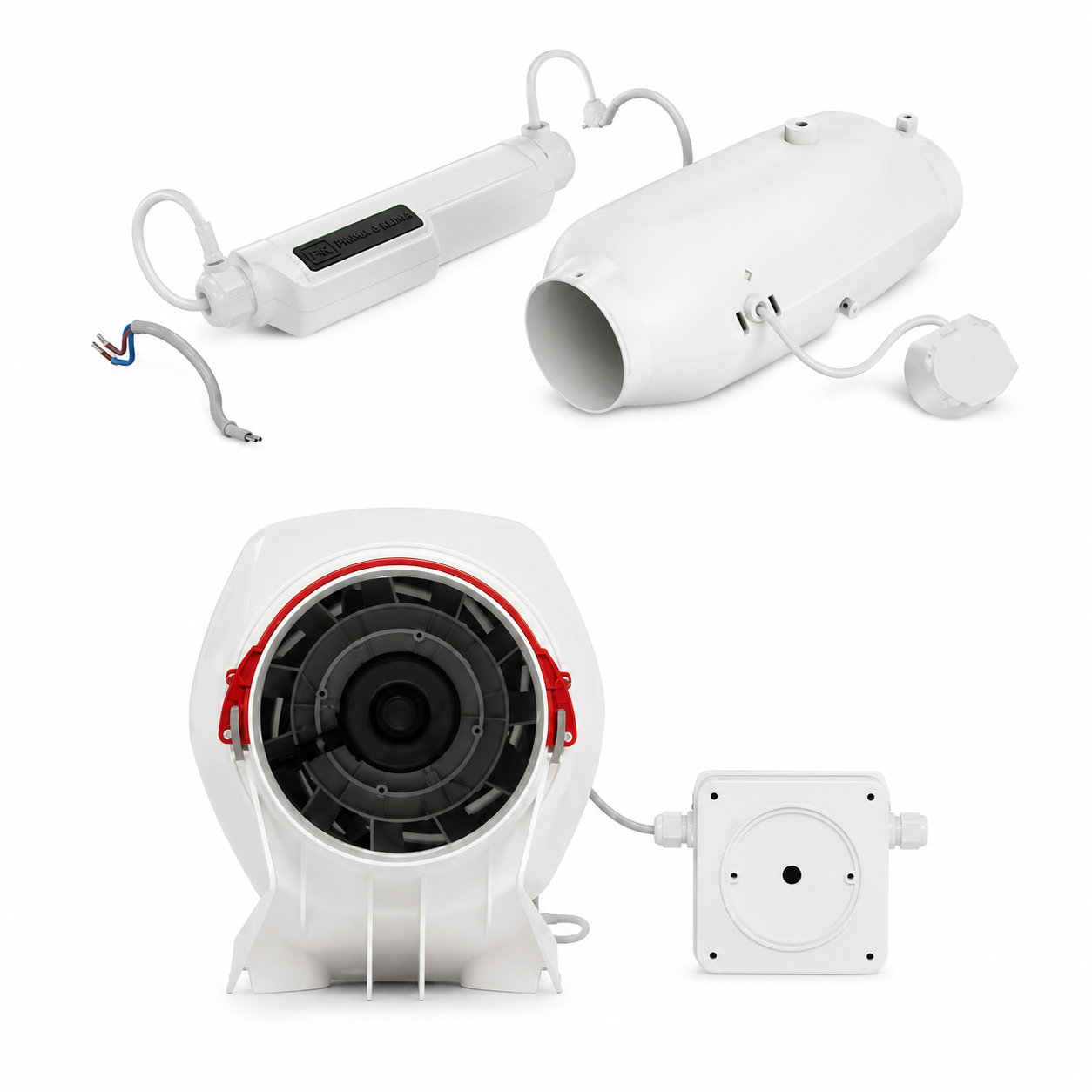

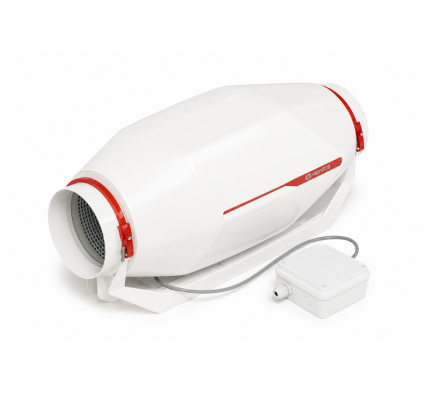

Подключение питания – через герметичную клеммную коробку на корпусе.

Двигатель

Однофазный трехскоростной высокоэффективный двигатель с подшипниками качения (ресурс около 40 000 часов). Термопредохранители - для защиты от перегрузок.

Могут использоваться АС - асинхронный или  ЕС-двигатель (электронно-комутированный).

Управление и опции

В обозначении вентилятора указываются буквенные обозначения модификаций:

• Т: с регулируемым таймером задержки отключения от 2 до 30 минут.
• Ун: есть регулятор скорости с электронным термостатом и внешним датчиком температуры, закрепленным на кабеле длиной 4 м. Алгоритм работы по температуре.
• Р: с кабелем питания с сетевой вилкой.
• О: с трехпозиционным переключателем скорости.
• П: со встроенным плавным регулятором скорости, который позволяет включать и выключать вентилятор и плавно регулировать скорость вращения (расход воздуха) в диапазоне от минимальной до максимальной скорости.
• Ун- с регулятором скорости, электронным термостатом и внешним датчиком температуры, закрепленным на кабеле длиной 4 м.

Возможна регулировка скорости:

• с помощью встроенного переключателя (опция В),
• внешнего симисторного или автотрансформаторного регулятора (заказываются отдельно) в случае подключения его к клемме максимальной скорости двигателя,
• плавная регулировка с помощью встроенного регулятора (опция П),
• при с электронным модулем температуры и скорости позволяет автоматически изменять скорость вращения крыльчатки в зависимости от  температуры воздуха в вентиляционном канале или помещении.

Модели с опцией Т снабжены регулируемым таймером с диапазоном задержки отключения от 2 до 30 минут.

Монтаж и обслуживание

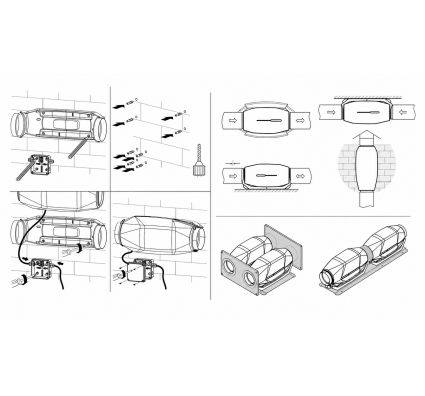

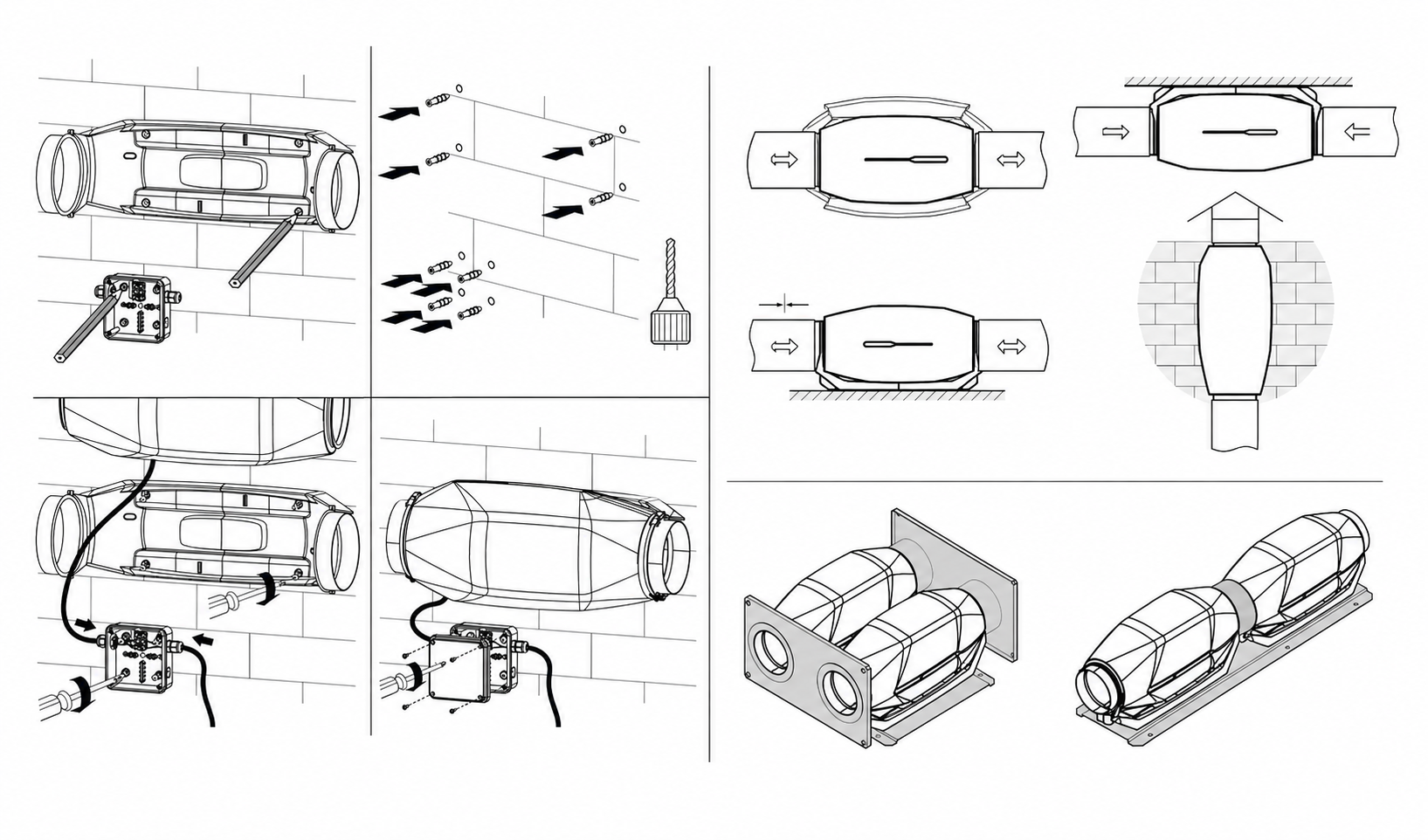

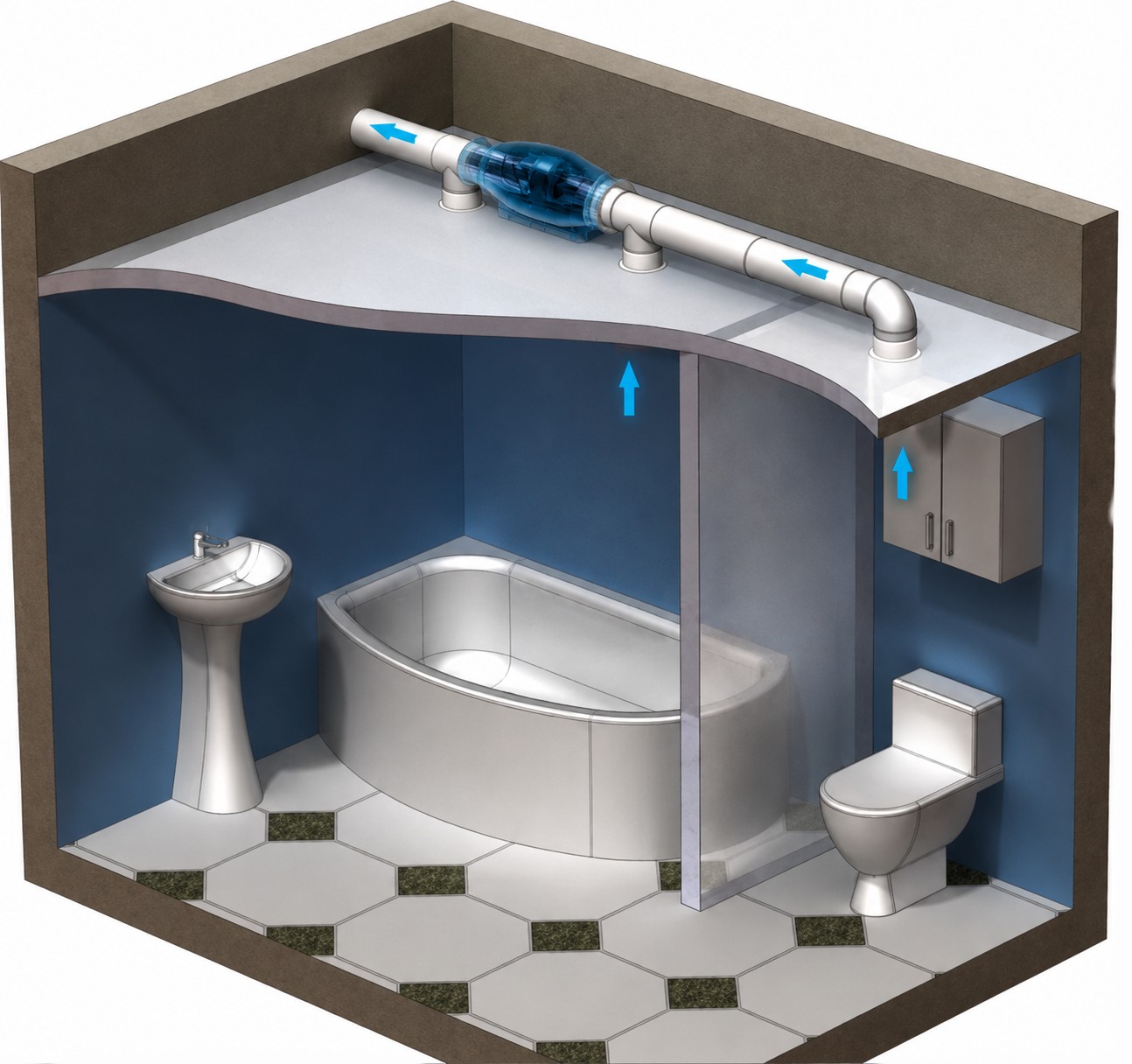

Крепление – напольное, настенное или потолочное на кронштейнах корпуса.

Доступ к обслуживанию должен быть предусмотрен на этапе монтажа. Электрическое подключение – согласно схеме на клеммной коробке и паспорту изделия.

Обоснован выбор такого для объектов, где одновременно важны высокая производительность, повышенное давление и низкий уровень шума. Гибкий набор функций позволяет подобрать конфигурацию под конкретные условия эксплуатации.
