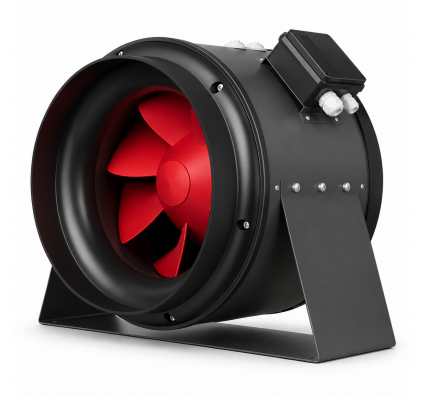

Круглый канальный вентилятор Вентс Буст 315 ЕС С

Назначение

Круглый канальный вентилятор Вентс Буст 315 ЕС С - это продуктивный продукт с энергосберегающим EC-двигателем постоянного тока, который обеспечивает:

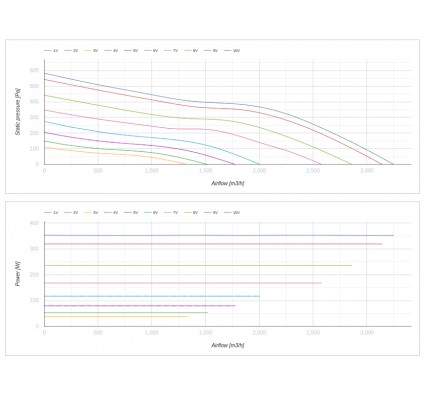

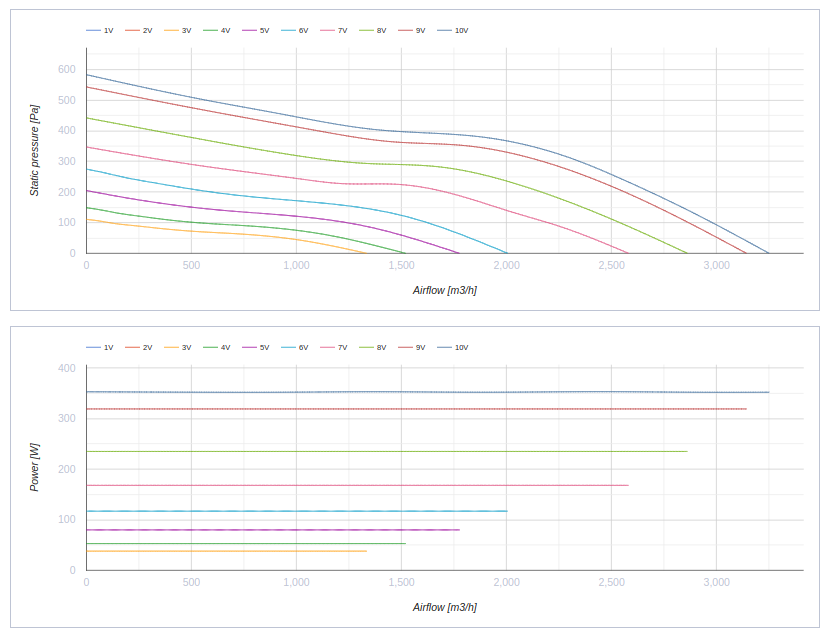

• максимальный расход воздуха: 3250 м3/ч,
• скорость вращения: до 2424 об./мин.,
• при потреблении: до 353 Вт;
• и уровни шума: до 55 дБА.

Канальные вентиляторы серии Буст/Буст EC- новая серия вентиляторов смешанного типа с улучшенными эксплуатационными характеристиками и новым дизайном. После усовершенствования конструкции линейки ТТ ПРО модели Буст превышают ее производительность в три раза. Самые мощные Буст 400 подает 3350 м3/час, Буст 400 EC – 5700 м3/час!

Такие вентиляторы предназначены для использования в системах вентиляции коммерческих и промышленных помещений, офисных центров или общественных учреждений.

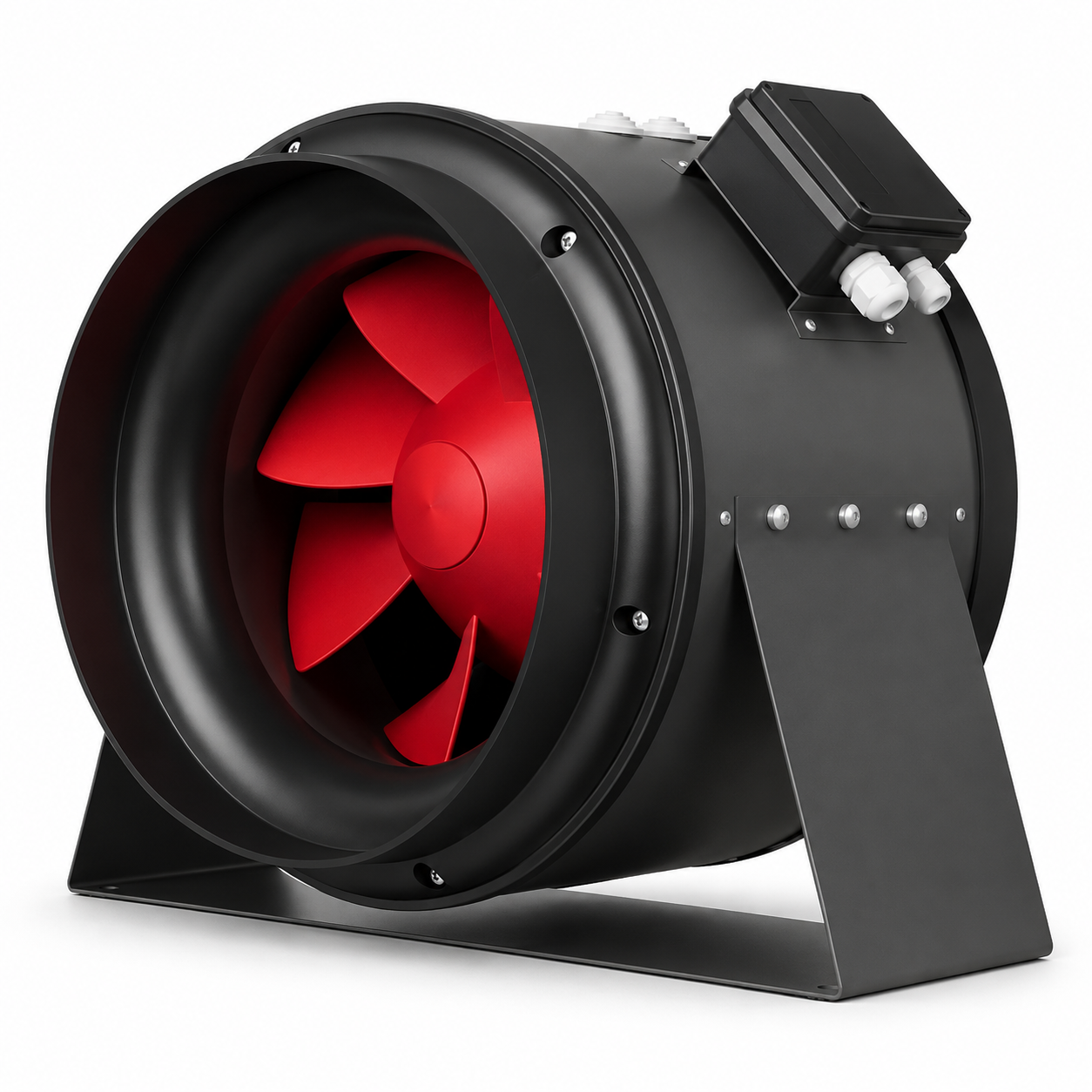

Модели Буст 100-250 выполнены в корпусе из прочного полимера, более мощные с патрубками 355, 400 мм – усилены металлическим кожухом и надежным креплением.

В линейке Буст EC представлены модели совместимые с воздуховодом диаметром: 100, 125, 150, 160, 200, 250, 315, 355 и 400 мм.

Почему этот вентилятор: преимущества

• EC вентиляторы – наиболее выгодный выбор для систем вентиляции помещений с требованиями по энергосбережению, управляемости, высокому давлению, мощному воздушному потоку, невысокому уровню шума: коммерческие, офисные и другие общественные или промышленные помещения, помещения с повышенной влажностью.
• Легкий и крепкий корпус из полимера (для моделей до 250 мм), укрепленный металлический кожух для корпуса у мощных моделей с диаметром подключения 355 и 400 мм. Крыльчатка – из полимера, устойчива к коррозии.
• Усовершенствованная коническая форма крыльчатки и новый спрямляющий аппарат способствуют большему давлению и производительности для систем с высоким сопротивлением.
• Производительность от 600 до 5700 м3/ч. Выбор модели с энергоэффективным EC-двигателем или трехскоростным четырехполюсным асинхронным двигателем.
• Вентилятор можно установить в начале, внутри или конце системы воздуховодов, под любимым углом, в любом положении.
• Модели Буст благодаря качественным материалам можно использовать в условиях высокой влажности.
• Для подключения энергопитания имеется внешняя герметичная клеммная коробка.
• Высокие характеристики надежности, энергоэффективности и производительности.

Конструкция

Корпус и крыльчатка изготовлены из высококачественного полимера. У моделей 355 и 400 корпус дополнительно укреплен. Новая коническая форма крыльчатки с усовершенствованным профилем лопастей обеспечивают большую круговую скорость потока воздуха, поэтому производительность и давление у этих моделей выше, чем у осевых вентиляторов. Для снижения шума и большей производительности усовершенствована конструкция диффузора и направляющего аппарата на выходе корпуса. Тем самым оптимизируется сочетание высокой производительности и увеличенное давление при низком уровне шума. Подключение питания через герметичную клеммную коробку на корпусе.

Двигатель

В моделях серии могут использоваться АС – асинхронный или ЕС-двигатель (электронно коммутируемый).

• АС – однофазный трехскоростной высокоэффективный двигатель с подшипниками качения (ресурс около 40 000 часов) с низкими энергозатратами. Термопредохранители – для защиты от перегрузок. Класс защиты двигателя – IPX4.
• ЕС-двигатели постоянного тока наиболее энергосберегающие и имеют КПД до 90%. Изменение скорости вращения и потока с помощью управляющего сигнала 0-10 В.

Управление и опции

В модели вентилятора указаны обозначения модификаций:

• Т: с регулируемым таймером задержки отключения от 2 до 30 минут.
• Ун: регулятор скорости с электронным термостатом и внешним датчиком температуры, закрепленным на кабеле длиной 4 м. Алгоритм работы по температуре.
• Р: с кабелем питания с вилкой.
• В: с трехпозиционным переключателем скорости.
• П: со встроенным плавным регулятором скорости, который позволяет включать и выключать вентилятор и плавно регулировать скорость вращения (расход воздуха) в диапазоне от минимальной до максимальной скорости.
• C: двигатель повышенной мощности.

Управление EC-вентилятором осуществляется с помощью управляющего сигнала 0-10 В, при изменении значения которого ЕС-вентилятор изменяет скорость вращения и подаёт поток, необходимый для вентиляционной системы. Вентилятор более гибко и быстро переходит в нужный режим и работает экономнее. Возможно управление группой вентиляторов через единую компьютерную сеть.

Монтаж и обслуживание

Вентиляторы ВЕНТС БУСТ и Буст EC могут устанавливаться в начале, внутри или конце системы воздуховодов. Возможен монтаж вентилятора под любым углом по отношению к оси.

Для увеличения производительности можно установить несколько вентиляторов параллельно, а когда нужно увеличить рабочее давление, несколько вентиляторов можно установить последовательно.

Доступ к обслуживанию должен быть предусмотрен на этапе монтажа. Электрическое подключение – согласно схеме на клеммной коробке и паспорту изделия.

Надежные подшипники, защита от перегрева, улучшенная аэродинамика нового корпуса и крыльчатки, новые энергосберегающие двигатели, защита от коррозии, низкий уровень шума позволяют использовать вентиляторы Вентс Буст EC для широкого круга объектов, даже для условий с повышенной влажностью.
