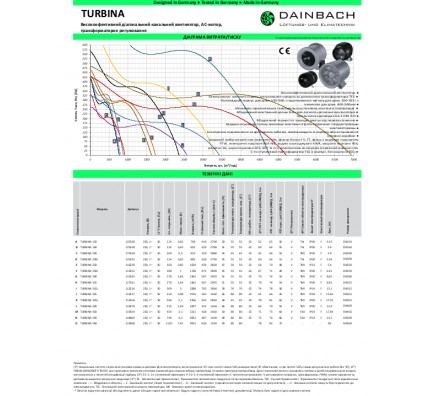

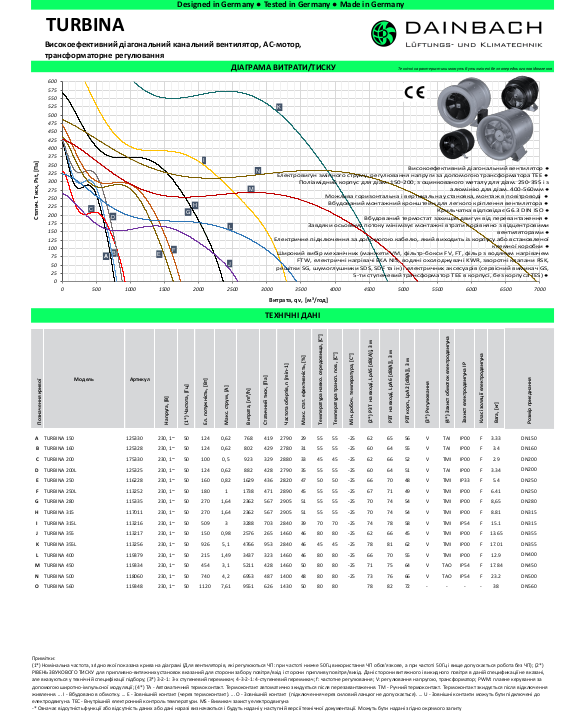

Круглый канальный вентилятор Dainbach Turbina 200

Dainbach Turbina 200 - диагональный канальный вентилятор (AC-двигатель)

Линейка TURBINA – высокоэффективные диагональные канальные вентиляторы немецкого производства для круглых воздуховодов диаметром 125–560 мм. Диагональная аэродинамика обеспечивает более высокое статическое давление по сравнению с осевыми вентиляторами при меньших монтажных потерях по сравнению с центробежными. AC-мотор с трансформаторной регулировкой скорости. Сертифицированный CE.

Обозначение исполнений

• 3S – трехскоростной режим (три фиксированных скорости, переключение без дополнительного регулятора)
• L — увеличенная длина корпуса (расширенная крыльчатка, более высокая производительность при том же диаметре)
• D — двойное исполнение (двухступенчатое, два рабочих колеса в одном корпусе — повышенное давление)
• Без суффикса — базовое исполнение, трансформаторное регулирование.

Когда использовать

• Системы вентиляции с повышенным аэродинамическим сопротивлением – длинные трассы, разветвленные сети
• Объекты, где требуется сочетание высокого расхода и значительного статического давления в одном корпусе
• Монтаж в сжатых условиях – когда центробежный не вписывается по габаритам
• Помещение с требованиями к уровню шума – осевой поток минимизирует турбулентность.
• Замена устаревших вентиляторов на существующих трассах без изменения диаметра канала.

Преимущества серии

• Диагональный тип: компромиссная аэродинамика между осевым (расход) и центробежным (давление) - преимущества двух конструкций
• Модель исполнения 3S: 3-2-1: 3-х ступенчатый переключатель, стабильная работа на каждой ступени.
• Выполнение D: двойное рабочее колесо — существенно более высокое статическое давление при том же диаметре подключения
• Выполнение L: увеличенная крыльчатка — больший расход без смены посадочного диаметра
• Встроенный термостат защищает двигатель от перегрева при заблокированном потоке.
• Крыльчатка соответствует G6.3 DIN ISO — класс балансировки для пониженной вибрации и шума
• Встроенный монтажный кронштейн – крепеж без дополнительных монтажных элементов.

Конструкция

Корпус: из полиамида для диаметров 150–200 мм, оцинкованной стали для 250–355 мм, из алюминия для 400–560 мм. Материал подобран под погрузку — алюминий обеспечивает жесткость при больших диаметрах без избыточного веса. Осевой поток воздуха минимизирует монтажные потери по сравнению с центробежными вентиляторами. Электрическое подключение через кабель из корпуса или клеммную коробку.

Двигатель

Электродвигатель переменного тока (AC). Регулировка напряжения с помощью трансформатора TEE (базовое) или 5-ступенчатого трансформатора TEE в корпусе/без корпуса (TES). Защита от перегрева – встроенный термостат. Однофазное соединение.

Управление и опции

1. Базовая: трансформаторная регулировка скорости (TEE).
2. Модель 3S: 3-2-1 -  3-х ступенчатый переключатель MTS 10.
3. Дополнительные опции из широкого ассортимента аксессуаров: манжеты VM, фильтр-боксы FV/FT, фильтр с водяным нагревателем FTW, электрические нагреватели EKA NIS, водяные охладители KWR, обратные клапаны RSK, SG решетки, шумоглушители SDS/SDF, сервисный выключатель GS.

Монтаж и обслуживание

Горизонтальная и вертикальная установка Turbina 200 – оба положения допустимы. Монтаж непосредственно в воздуховод. Встроенный кронштейн облегчает фиксацию без дополнительных элементов. Подключение кабелем или через клеммную коробку. Обслуживание – доступ к двигателю через корпус. Термостат срабатывает автоматически при перегреве – защита без остановки системы вручную.

TURBINA оправдана там, где осевой вентилятор не обеспечивает требуемое давление, а центробежный не вписывается по габаритам. Модификации 3S, L и D расширяют диапазон применения в рамках одной серии без смены посадочного диаметра. Возможен подбор под параметры системы – давление, расход, схема сети.
