Круглый канальный вентилятор Dainbach Minifan 125L

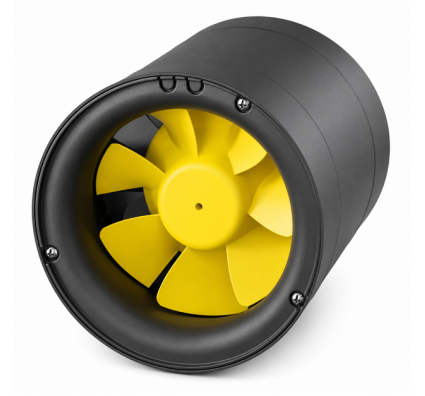

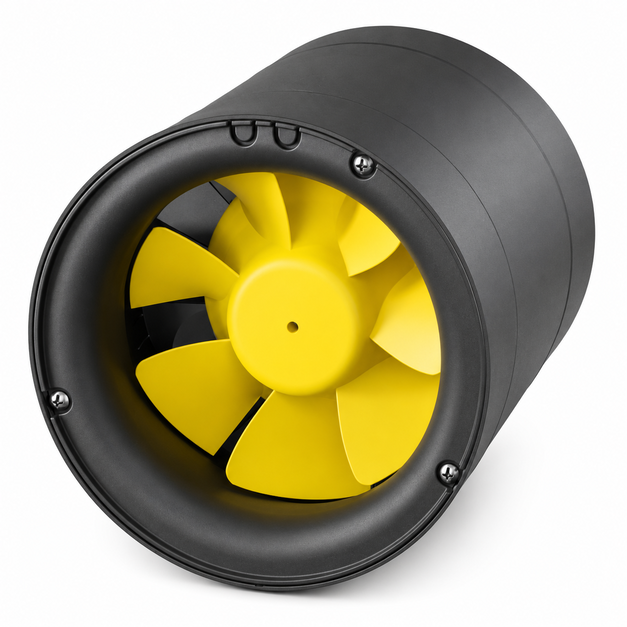

Dainbach Minifan 125L – компактный диагональный канальный вентилятор (AC-двигатель)

Серия компактных вентиляторов MINIFAN подходит для круглых воздуховодов диаметром 100–160 мм. Корпус из ударопрочного армированного полипропилена (PPGF30, RAL 7012, серый базальт, 30% стекловолокна) — устойчив к коррозии и погодным условиям. Однофазный AC-двигатель без регулировки. Производство – Германия.

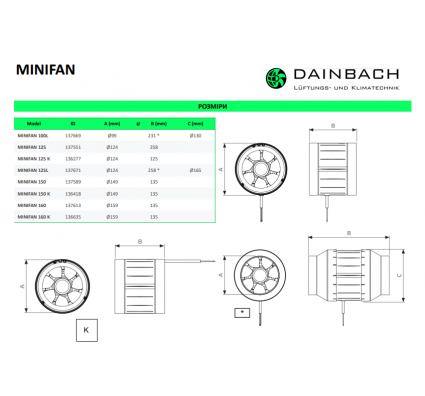

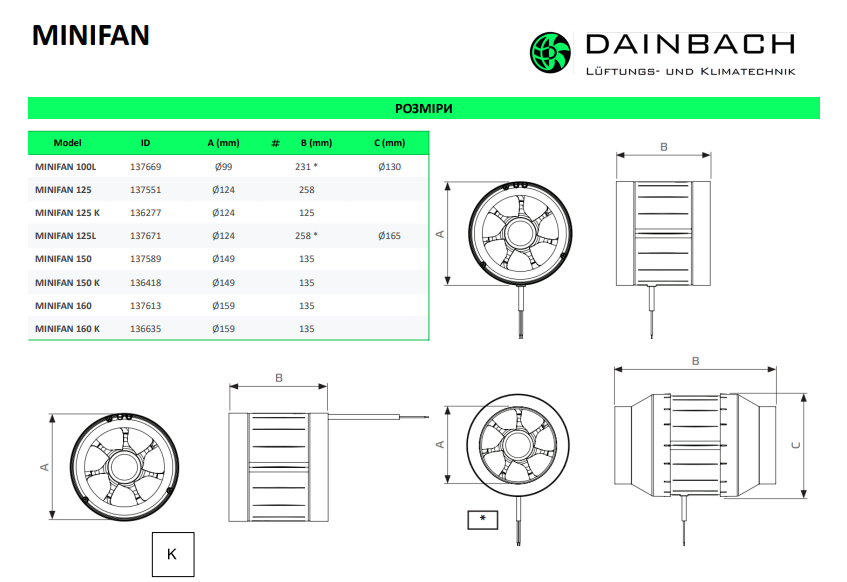

Обозначение исполнений

• L — увеличенная длина корпуса (расширенная крыльчатка, более высокий расход воздуха при том же диаметре подключения)
• K – вывод кабеля питания в канал (кабель выходит в сторону воздушного потока, а не наружу – удобно при монтаже в скрытых нишах или в ограниченном пространстве)
• Без суффикса – базовое выполнение стандартной длины

Когда использовать

• Бытовые и полупромышленные системы вентиляции диаметром канала 100–160 мм.
• Монтаж в сжатых условиях – ограниченное пространство вокруг вентилятора
• Объекты со скрытой прокладкой кабеля – суффикс K выводит кабель в канал
• Системы без регулировки скорости - фиксированная производительность
• Влажные и агрессивные среды – корпус PPGF30 устойчив к коррозии.

Преимущества серии

• Корпус PPGF30 из 30% стекловолокна: не ржавеет, выдерживает погодные условия – монтаж во влажных зонах без дополнительной защиты
• Выполнение K: кабель выходит в канал, а не наружу – упрощает скрытую прокладку и уменьшает количество отверстий в стене
• L: увеличенная крыльчатка повышает расход без изменения диаметра подключения - не нужно увеличивать сечение канала
• Значительное уменьшение потерь потока - минимизация образования шума благодаря аэродинамической форме корпуса
• Возможность горизонтальной и вертикальной установки
• Широкий выбор аксессуаров.

Конструкция

Корпус - PPGF30 (армированный полипропилен, 30% стекловолокна), цвет RAL 7012 серый базальт. Устойчивость к коррозии и UV излучению.

Диагональная крыльчатка – аэродинамический профиль для снижения шума при заданном расходе. Монтаж напрямую в круглый воздуховод.

Двигатель

Однофазный электродвигатель переменного тока без регулировки скорости. Фиксированная производительность. Защита от перегрева – термовыключатель (встроенный). Подключение кабелем: стандартный вывод наружу или в канал (выполнение K).

Управления и опции

Регулировка скорости не предусмотрена в базовой комплектации. Внешняя регулировка – через трансформаторный регулятор (уточняйте совместимость при заказе).

Аксессуары: манжеты VM, фильтр-боксы FV/FT/FTW, обратные клапаны RSK, решетки SG, шумоглушители SDS/SDF, сервисный выключатель GS.

Монтаж и обслуживание

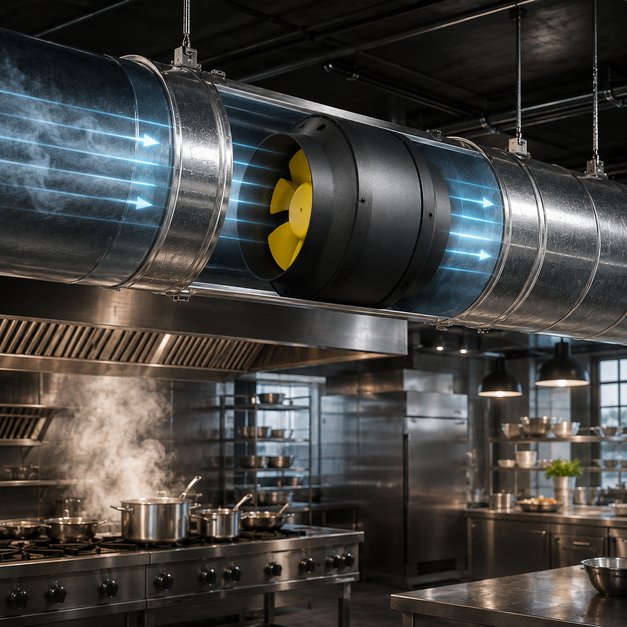

Монтаж Dainbach Minifan 125L в круглый воздуховод – непосредственно в канал. Горизонтальная и вертикальная установка допустимы. Выполнение K: кабель выходит в сторону потока – учитывайте при прокладке электричества. Корпус не требует дополнительной антикоррозионной защиты. Доступ к двигателю – через корпус. Фильтры и аксессуары устанавливаются на фланце.

MINIFAN – компактное решение для малых диаметров 100–160 мм с коррозионностойким корпусом. Исполнения L и K позволяют адаптировать вентилятор под конкретные условия монтажа внутри серии. Возможен подбор под параметры системы – давление, расход, схема сети.
